蝶閥規格尺寸參考

發布時間：2018-07-03 瀏覽次數：

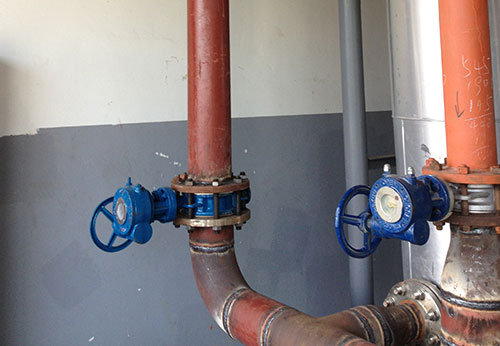

蝶閥規格尺寸。蝶閥是一款用途非常廣泛的閥門產品，在工業生產管線以及城市建設，日常生活的管路系統中都有著廣泛的應用。相對于其他類型的閥門產品來說，蝶閥的結構更為簡單，只有簡單的閥體、閥座、閥桿、蝶板以及傳動裝置等幾個零部件組成。蝶閥之所以用途廣泛，是因為它的功能很多，它既可以在管道中想截斷閥一樣截斷介質流通，也可以像流量控制閥一樣對介質流量進行調節。3HA般德閥門

想要弄清楚蝶閥規格尺寸，就要先了解蝶閥的種類，不同種類的蝶閥規格尺寸也會有所差異。蝶閥常見的幾種分類方式有：3HA般德閥門

根據連接形式：對夾式蝶閥、法蘭式蝶閥；3HA般德閥門

根據密封形式：軟密封蝶閥、硬密封蝶閥；3HA般德閥門

根據結構形式：中線蝶閥、偏心蝶閥；3HA般德閥門

根據傳動方式：手柄蝶閥、渦輪蝶閥、氣動蝶閥、電動蝶閥；3HA般德閥門

除此之外，根據不同的壓力，不同的材質，蝶閥還有其他不同的種類。3HA般德閥門

蝶閥規格尺寸也是影響蝶閥價格的主要因素，因為蝶閥的規格包括了蝶閥的主要技術參數信息、主要零部件材質信息以及對應蝶閥的尺寸信息。而蝶閥的價格高低也受到以上信息的影響。接下來可以用一款蝶閥產品，為您做一個蝶閥規格尺寸參考。3HA般德閥門

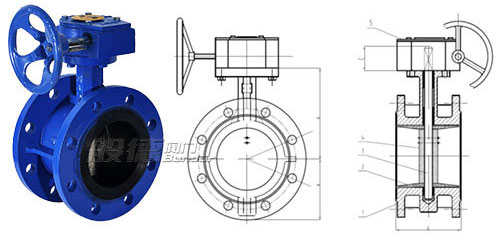

D341X-10/16Q渦輪法蘭蝶閥規格尺寸3HA般德閥門

渦輪蝶閥規格尺寸 3HA般德閥門

執行標準
設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	GB/T 17241.6-2008
零部件材質
1-閥體	2-閥座	3-蝶板	4-閥軸	5-渦輪
球墨鑄鐵DI	三元乙丙橡膠EPDM	不銹鋼304	不銹鋼410	組件
尺寸信息
DN	A	B	C	L
DN50	69.5	126.5	32	108
DN65	72	136	32	112
DN80	88	146	32	114
