對夾式蝶閥尺寸表 對夾式蝶閥厚度
發(fā)布時間：2021-06-18 14:38:58
對夾式蝶閥是在管路上用到最多的閥門之一。對夾式蝶閥結構短小，安裝起來非常的方便，只需將閥門放入管道兩端法蘭中間，用雙頭螺栓穿過管道法蘭和閥門連接即可。對夾式蝶閥短小的結構使其很適合在空間狹窄，或者管道間距較短的場所安裝，所以，很多人才采購對夾式蝶閥時，都會要先了解對夾式蝶閥尺寸，尤其是它的結構長度，也就是對夾式蝶閥厚度是多少。
對夾式蝶閥可以分為軟密封對夾蝶閥和硬密封對夾式蝶閥，兩種不同密封形式的蝶閥的尺寸，結構長度是一樣的，這樣如果出現(xiàn)不符合工況的情況，可以直接進行替換。

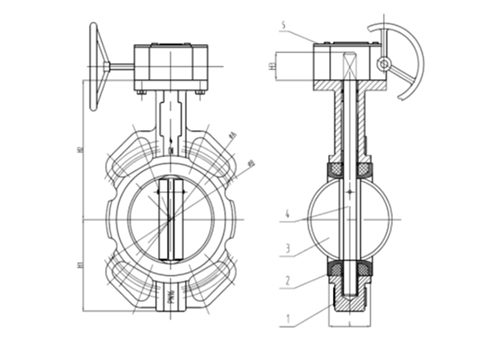

對夾式蝶閥尺寸表
| 公稱尺寸 | ||
| DN | NPS（英寸） | A |
| 50 | 2" | 48 |
| 65 | 2 1/2" | 52 |
| 80 | 3" | 53 |
| 100 | 4" | 58 |
| 125 | 5" | 62 |
| 150 | 6" | 62 |
| 200 | 8" | 65 |
| 250 | 10" | 68 |
| 300 | 12" | 78 |
| 350 | 14" | 78 |
| 400 | 16" | 102 |
| 450 | 18" | 114 |
| 500 | 20" | 127 |
| 600 | 24" | 154 |
| 700 | 28" | 165 |
| 800 | 32" | 190 |
| 900 | 36" | 203 |
| 1000 | 40" | 216 |
| 1200 | 44" | 254 |
